MINIMODULE

Преимущества Особенности Опции и аксессуары

Видимые преимущества

Убедительные отличительные качества

Система линейного перемещения MINIMODULE со встроенной зубчато-ремённой передачей – это высокоточная и компактная система для решения задач позиционирования и перемещения. Сконструированная на основе линейных направляющих MINIRAIL типоразмеров 9, 15 и 42, система MINIMODULE отличается уникальной компактной конструкцией миниатюрных встроенных деталей. Система линейного перемещения MINIMODULE имеет те же самые преимущества, что и направляющие SCHNEEBERGER MINIRAIL, но в форме модуля: высокая жесткость, стандартное коррозионноустойчивое исполнение и самая маленькая габаритная высота из предложенных на рынке. MINIMODULE также предлагает лучший коэффициент экономической эффективности.

• Испытанные технологии и точность линейных направляющих SCHNEEBERGER MINIRAIL
• Надежная зубчато-ремённая передача
• Сверхкомпактная конструкция с открытым исполнением
• Небольшой профиль с самой низкой высотой из предложенных на рынке (10-16 мм)
• Высокая жесткость благодаря линейным направляющим MINIRAIL
• Коррозионноустойчивые компоненты
• Минимальная стоимость сборки благодаря отсутствию необходимости использования дополнительного соединительного устройства между структурой машины и линейными направляющими MINIRAIL; ведет к более высокой точности работы всего механизма
• Подходит для использования в «чистых комнатах» класса 10000
• Сконструирован для прямой установки двигателя

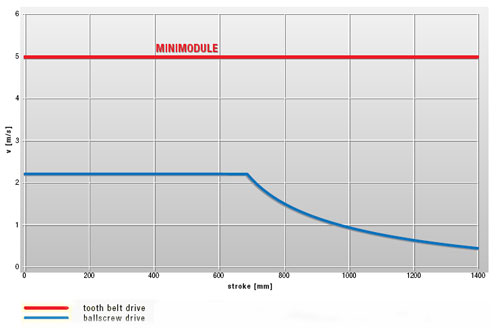

«Нет ограничений» для величины хода

Критическая скорость шариковинтовой передачи ограничивает скорость линейного перемещения. Значения скорости примерно в 2,5х ниже, чем значения при использовании зубчато-ременной передачи. С использованием технологии SCHNEEBERGER, могут быть достигнуты скорости до 5 м/с при всем диапазоне величины хода.

Стандарт SCHNEEBERGER

Благодаря тому, что в конструкцию системы MINIMODULE входит высокопрецизионный рельс MINIRAIL, достигаются исключительные допуски на перемещение более чем в 5µm на 1м.

Преимущества системы позиционирования с приводом
